Bagaimana cara memilih katup kupu -kupu?

Katup kupu -kupuPilihan: Bagaimana cara memilih antara segel lunak dan segel keras?

Dalam pemilihan katup kupu -kupu, pilihan antara katup kupu -kupu yang disegel lembut dan katup kupu -kupu yang disegel secara langsung mempengaruhi kinerja penyegelan sistem, masa pakai layanan, dan biaya. Perbedaan inti antara kedua terletak pada bahan penyegelan dan skenario yang berlaku, yang perlu dinilai secara komprehensif dari tiga aspek: karakteristik sedang, suhu dan tekanan, dan frekuensi pembukaan dan penutupan.

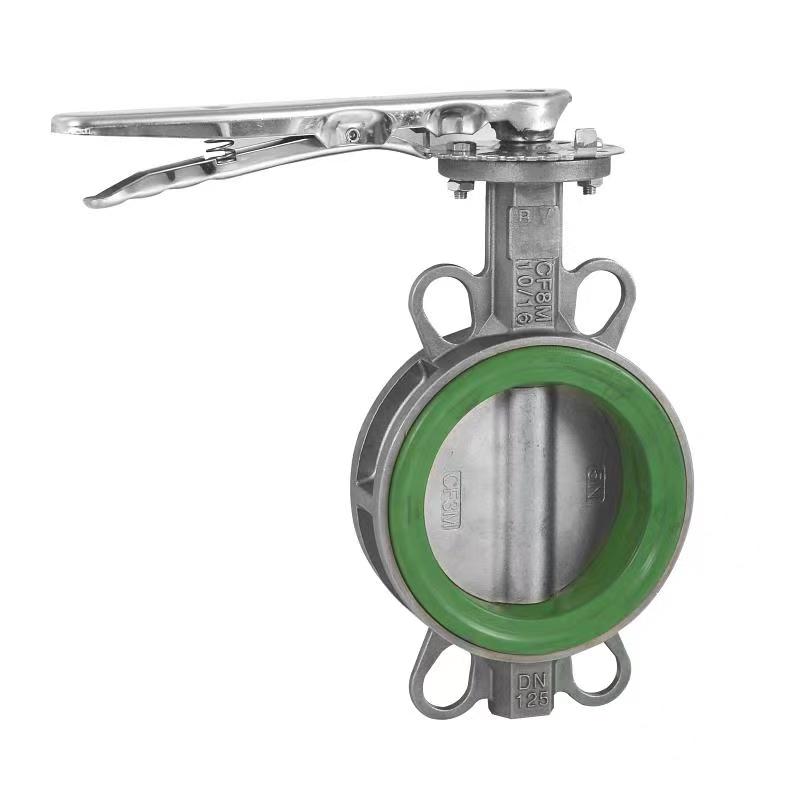

Sepasang penyegel segel lembutkatup kupu -kupuSering menggunakan karet (seperti karet nitril, karet EPDM) atau fluoroplastik (seperti PTFE), yang memiliki keunggulan penyegelan nol kebocoran dan torsi pembukaan dan penutupan rendah. Ketika medium adalah suhu kamar air bersih, gas atau cairan korosif yang lemah (seperti limbah, air yang bersirkulasi air), dan tekanannya adalah ≤ 1,6mpa, katup kupu-kupu yang disegel lunak dapat mencapai penyegelan kadar gelembung dua arah dengan permukaan penyegelan elastisnya, terutama yang cocok untuk acara-acara dengan persyaratan laju kebocoran yang ketat (seperti persyaratan laju pemroses air. Namun, perlu dicatat bahwa batas atas resistansi suhu untuk karet biasanya 120 ℃, dan untuk fluoroplastik itu adalah 180 ℃. Melampaui kisaran ini dapat menyebabkan permukaan penyegelan mengeras atau berubah bentuk, yang menyebabkan kebocoran.

Katup kupu -kupu yang disegel keras mencapai suhu tinggi dan ketahanan tekanan tinggi melalui logam (seperti stainless steel, paduan keras) terhadap logam atau logam hingga pasangan penyegelan keramik. Dalam kondisi kerja uap, minyak termal, gas suhu tinggi (seperti di atas 300 ℃) atau media partikulat (seperti bubur, abu terbang), permukaan penyegelan yang kaku dari katup kupu-kupu yang disegel keras dapat menahan keausan dan erosi, dan masa pakai servis 3-5 kali lipat dari segel lunak. Misalnya, katup kupu -kupu yang disegel keras eksentrik umumnya digunakan dalam pipa air umpan boiler di industri listrik. Struktur eksentrik mereka dapat mengurangi gesekan pada permukaan penyegelan, sambil menyeimbangkan ketahanan suhu dan fleksibilitas bukaan dan penutupan.

Ada dua kesalahpahaman utama yang harus diperhatikan ketika memilih suatu produk: Pertama, orang tidak boleh secara membabi buta mengejar segel keras. Jika tidak ada partikel suhu tinggi dalam medium, biaya tinggi dan kekuatan pembukaan dan penutupan besar katup kupu-kupu yang disegel menjadi kerugian; Kedua, katup kupu -kupu yang disegel lembut ≠ peringkat tekanan rendah. Dengan menebal tubuh katup dan memperkuat desain penyegelan, beberapa katup kupu -kupu yang disegel lembut dapat menahan tekanan 2,5mpa, tetapi sertifikasi material (seperti WRAS, CE) perlu dikonfirmasi dengan produsen.

Kesimpulan: Soft Sealedkatup kupu -kupulebih disukai untuk media pembersih suhu kamar, sedangkan katup kupu-kupu yang disegel lebih disukai untuk media partikulat suhu tinggi; Jika kondisi operasi berada di antara keduanya (seperti air panas pada 150 ℃), katup kupu -kupu gabungan dengan permukaan penyegelan logam yang disemprotkan dengan keramik atau dilas dengan paduan keras dapat dianggap menyeimbangkan kinerja dan biaya.
