Bagaimana cara mengatur laju aliran katup kupu-kupu dengan tepat?

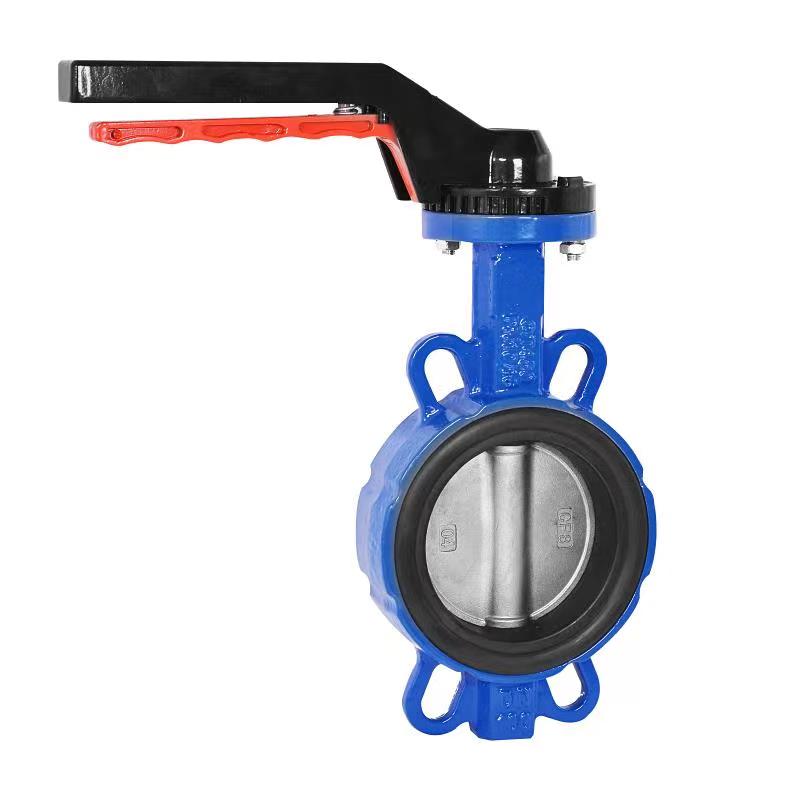

Kontrol yang akuratkatup kupu-kupuarus memerlukan pertimbangan komprehensif atas berbagai faktor dan tindakan yang ditargetkan. Pertama, pemilihan katup kupu-kupu sangatlah penting. Spesifikasi dan jenis katup kupu-kupu yang sesuai harus dipilih berdasarkan rentang aliran, kebutuhan tekanan, dan karakteristik media dari kondisi pengoperasian sebenarnya. Misalnya, dalam situasi di mana pengaturan presisi tinggi diperlukan dan medianya adalah cairan bersih, katup kupu-kupu bersegel lembut dapat digunakan, yang memiliki kinerja penyegelan yang baik dan dapat mengurangi dampak kebocoran internal pada pengaturan aliran; Jika media mengandung partikulat pengotor, maka akan tertutup rapatkatup kupu-kupulebih cocok untuk menghindari permukaan penyegelan menjadi aus dan mempengaruhi akurasi penyesuaian.

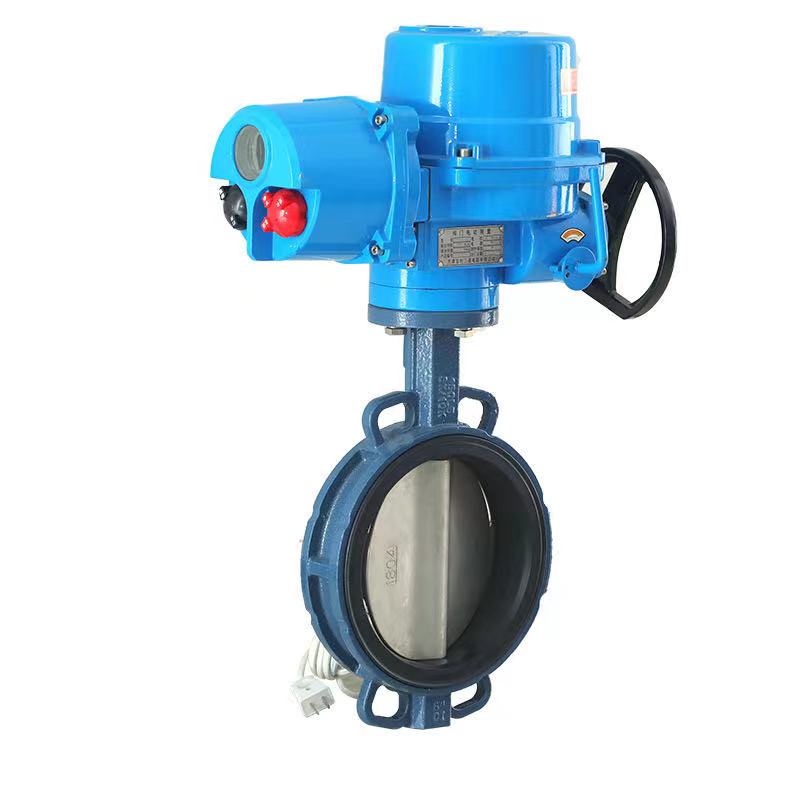

Kedua, pemilihan dan debugging aktuator adalah langkah kuncinya. Aktuator listrik memiliki karakteristik kecepatan respon yang cepat dan akurasi penyesuaian yang tinggi. Dengan mengatur parameter kontrolnya secara akurat, seperti keakuratan sinyal kontrol pembukaan dan waktu respons aktuator, kontrol bukaan katup kupu-kupu yang tepat dapat dicapai, sehingga menyesuaikan laju aliran secara akurat; Aktuator pneumatik perlu memastikan pasokan gas yang stabil dan kontrol tekanan yang tepat. Dengan mengatur katup kontrol pneumatik untuk mengubah tekanan udara yang masuk ke aktuator, pembukaan katup kupu-kupu dapat dikontrol secara akurat untuk mencapai kontrol aliran yang tepat.

Selain itu, proses instalasi tidak dapat diabaikan. Katup kupu-kupu harus dipasang pada pipa horizontal, dan poros katup harus dijaga pada posisi horizontal untuk menghindari perubahan kondisi aliran fluida yang disebabkan oleh kemiringan pemasangan, yang dapat mempengaruhi keakuratan pengaturan aliran; Pada saat yang sama, perlu dipastikan bahwa panjang bagian pipa lurus sebelum dan sesudahkatup kupu-kupumemenuhi persyaratan. Umumnya panjang bagian pipa lurus depan tidak kurang dari 10 kali diameter pipa, dan panjang bagian pipa lurus belakang tidak kurang dari 5 kali diameter pipa, sehingga fluida dapat membentuk keadaan aliran yang stabil sebelum masuk ke katup kupu-kupu, mengurangi gangguan arus eddy dan turbulensi pada pengukuran aliran, dan memberikan data dasar yang akurat untuk pengendalian yang presisi.

Selain itu, dalam proses pengoperasian sebenarnya perlu menggunakan instrumen pengukuran aliran seperti pengukur aliran turbin, pengukur aliran elektromagnetik, dll untuk memantau aliran secara real time. Sinyal aliran yang diukur diumpankan kembali ke sistem kontrol, dan sistem kontrol secara otomatis menyesuaikan pembukaan katup kupu-kupu berdasarkan deviasi antara nilai aliran yang ditetapkan dan nilai pengukuran aktual, membentuk kontrol loop tertutup dan mencapai kontrol aliran yang tepat; Pada saat yang sama, pemeliharaan rutin dan pemeliharaan katup kupu-kupu, pemeriksaan keausan segel, fleksibilitas poros katup, dan penggantian komponen yang rusak tepat waktu merupakan langkah penting untuk memastikan bahwa katup kupu-kupu selalu dalam kondisi kerja yang baik dan kontrol aliran yang tepat.
