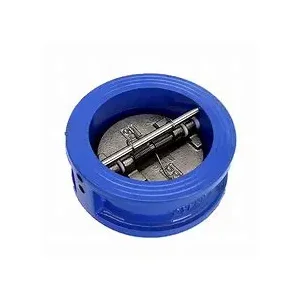

Katup periksa kupu -kupu besi cor

Sambungan tipe wafer dari katup periksa kupu-kupu besi cor kami memudahkan untuk dipasang. Ini dapat dijepit dengan erat di antara dua flensa, menghemat banyak ruang instalasi, dan sangat cocok untuk skenario tata letak pipa yang dibatasi ruang.

Struktur dan Prinsip Kerja

(I) Desain Struktural

Katup periksa wafer besi cor terutama terdiri dari bagian -bagian inti seperti badan katup, cakram katup, batang katup, pegas (dilengkapi dengan beberapa model). Tubuh katup dilemparkan ke dalam besi cor, memberikan dukungan yang kuat dan fondasi struktural yang stabil untuk seluruh katup. Disk katup adalah komponen kunci untuk mencapai fungsi cek. Bentuk dan desain strukturalnya bervariasi sesuai dengan kondisi kerja yang berbeda. Bentuk umum termasuk disk tunggal dan disk ganda. Batang katup digunakan untuk menghubungkan cakram katup dan memandu lintasan gerakannya untuk memastikan bahwa cakram katup bergerak secara akurat dan lancar selama pembukaan dan penutupan. Beberapa katup periksa dilengkapi dengan pegas. Fungsi pegas adalah untuk membantu cakram katup untuk menutup, meningkatkan penyegelan saat menutup, dan mengurangi terjadinya palu air sampai batas tertentu.

(Ii) Mekanisme kerja

Ketika medium mengalir ke arah normal, tekanan yang dihasilkan oleh medium akan mendorong cakram katup untuk mengatasi gravitasi sendiri dan kemungkinan resistansi pegas, sehingga cakram katup berputar di sekitar batang katup atau poros pin untuk dibuka. Pada saat ini, media dapat melewati katup dengan lancar, dan seluruh sistem pipa berada dalam keadaan aliran normal. Setelah medium memiliki kecenderungan untuk mengalir ke belakang, tekanan terbalik yang dihasilkan oleh aliran balik medium dan gravitasi cakram katup itu sendiri akan menyebabkan cakram katup berputar ke arah yang berlawanan dengan cepat dan pas dengan kursi katup, sehingga memotong saluran reflux dari medium, mencegah aliran balik medium, dan memastikan bahwa medium dalam sistem pipa yang memelihara.
