Apa struktur inti katup kupu-kupu?

Apa saja komponen yang menyusun struktur inti akatup kupu-kupu?

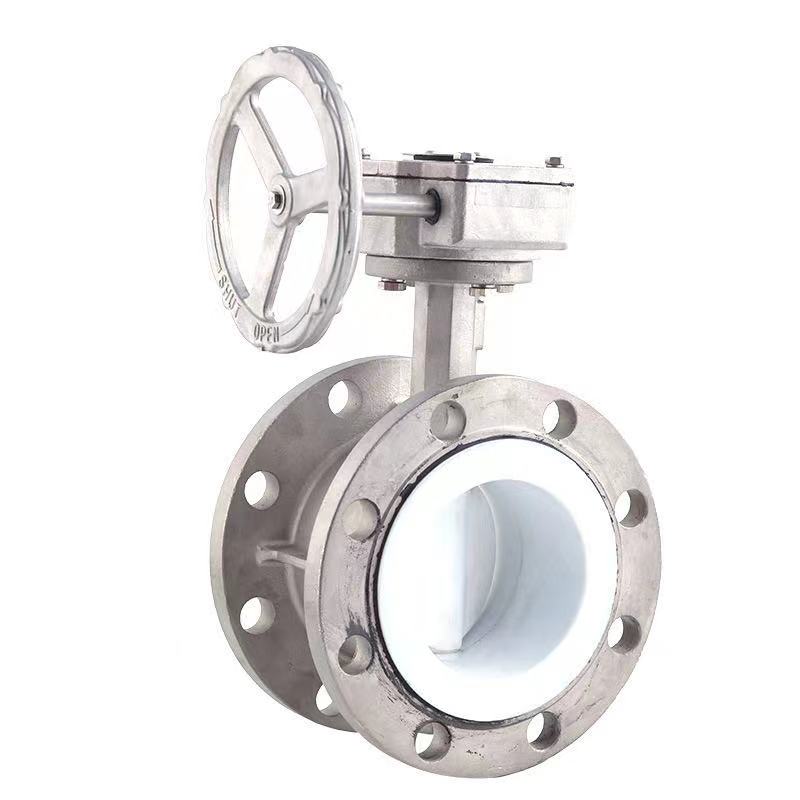

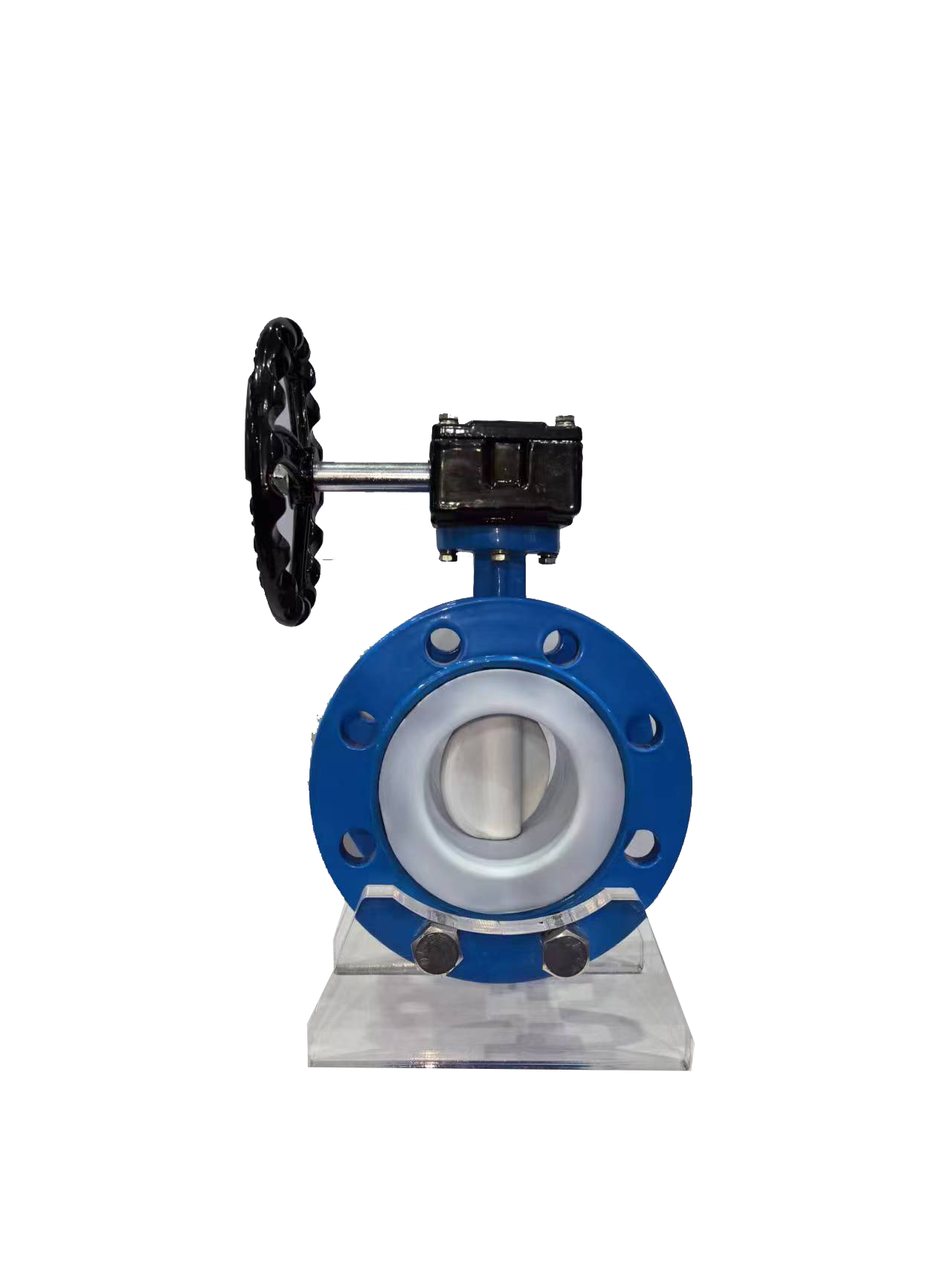

Struktur inti akatup kupu-kuputerutama mencakup badan katup, batang katup, pelat kupu-kupu, dan komponen penyegel. Badan katup biasanya berupa struktur silinder lurus dengan dinding bagian dalam yang halus untuk mengurangi hambatan aliran sedang; Batang katup terhubung ke perangkat penggerak dan pelat kupu-kupu, yang bertanggung jawab untuk mentransmisikan torsi dan menggerakkan pelat kupu-kupu untuk berputar; Pelat kupu-kupu merupakan komponen pembuka dan penutup yang mengatur aliran dengan memutar mengelilingi sumbu batang katup (0 °~90 °), dan bentuknya secara langsung mempengaruhi kapasitas aliran; Komponen penyegelan terdiri dari dudukan katup dan bahan penyegel, yang secara langsung mempengaruhi kompatibilitas dan kinerja penyegelan media.

Apa rincian utamanyakatup kupu-kupudesain piring?

Sebagai komponen inti katup kupu-kupu, desain pelat kupu-kupu secara langsung mempengaruhi karakteristik aliran dan kinerja penyegelan. Pelat kupu-kupu standar yang ramping memiliki tepi berbentuk busur, yang dapat mengurangi hambatan fluida, tetapi radius kelengkungan harus sesuai dengan diameter pipa, jika tidak maka pusaran akan mudah terbentuk; Pelat kupu-kupu eksentrik (seperti eksentrik tunggal, eksentrik ganda, dan eksentrik rangkap tiga) mengurangi keausan permukaan penyegelan dengan mengimbangi bagian tengah batang katup, dengan pelat kupu-kupu eksentrik rangkap tiga menambahkan sudut kemiringan tambahan untuk mencapai nol kebocoran serta ketahanan terhadap suhu dan tekanan tinggi; Pelat kupu-kupu tidak beraturan dirancang dengan rusuk pemandu untuk media yang mengandung partikel untuk menghindari penyumbatan partikel.

Bagaimana komponen penyegelan katup kupu-kupu mempengaruhi kinerja?

Komponen penyegelan adalah kunci untuk mencapai batas tengah dan pengaturan aliran pada katup kupu-kupu. Bahan dudukan katup perlu dipilih sesuai dengan karakteristik medianya, seperti karet nitril (NBR) dengan ketahanan minyak yang baik tetapi mudah mengeras pada suhu rendah, dan karet fluoro (FKM) dengan ketahanan korosi yang kuat tetapi biaya tinggi; Dudukan katup logam harus sesuai dengan perbedaan kekerasan bahan pelat kupu-kupu untuk menghindari kebocoran yang disebabkan oleh gesekan timbal balik. Selain itu, rasio tekanan penyegelan perlu dikontrol secara tepat. Jika terlalu tinggi akan menyebabkan deformasi pada dudukan katup, dan jika terlalu rendah maka tidak akan terpasang erat, sehingga secara langsung mempengaruhi efek penyegelan.
